在當前住宅工程設計中,飄窗是一種常見的結構節點,通常飄窗分為上下兩塊懸挑梁板。常規項目為木模施工,當采用全封閉木模模板時,由于木模不便于開設振搗口和排氣口,澆筑過程中混凝土振搗難度大,易產生振搗不密實現象,澆筑完成混凝土表面存在較多氣泡;當采用開放式木模模板時,由于墻柱與飄窗連接,墻柱混凝土澆筑高度遠高于飄窗,存在較大的混凝土壓力差,如果采用傳統吊模澆筑方法,墻柱與飄窗節點存在接茬混凝土不密實、漏漿嚴重等問題。給后期的工程防滲漏功能造成了較大的隱患,工程維修難度大,效果不理想。
由我公司施工的米糧、四臺、黃金口三村還建房項目總建筑面積約2020663.75㎡,設計中大量采用了飄窗節點,若按照常規工藝施工,會存在較大滲漏隱患。為此,通過對米糧、四臺、黃金口三村還建房項目進行技術創新研究,提出了裝配式預制飄窗蓋板技術用來解決上述問題。

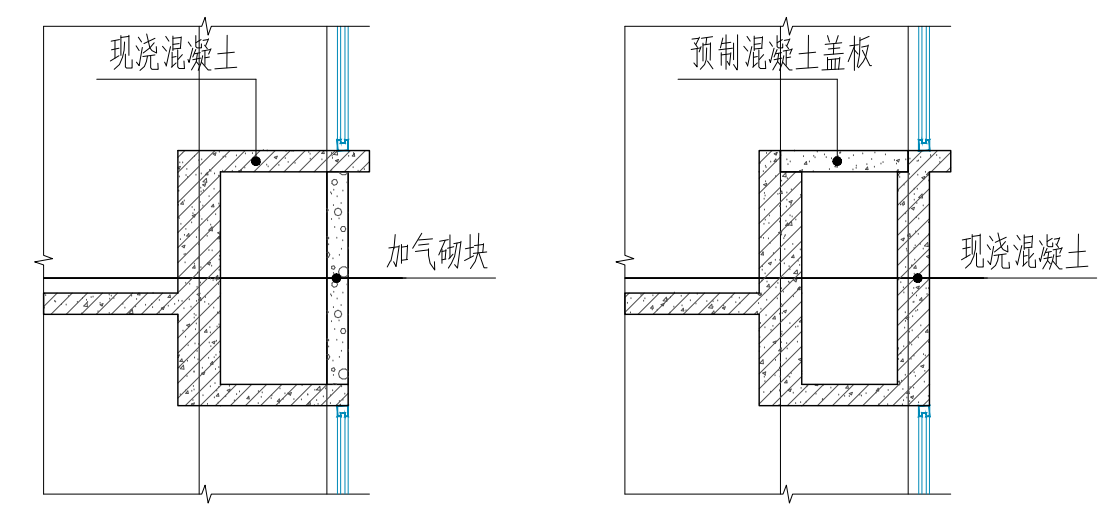

裝配式預制飄窗蓋板示意圖
與現有施工技術相比,該技術結構簡單,使用方便,在現有預制飄窗蓋板的側面設置提拉機構,在安裝和拆卸飄窗蓋板的時候,通過提拉機構提起預制飄窗蓋板,方便使用,在安裝好預制蓋板本體之后,拉桿隱藏在墻體和預制蓋板本體側面之間,不影響美觀性,且固定板能夠?qū)w和預制蓋板本體側面的縫隙上端進行有效填充。
該技術在米糧、四臺、黃金口三村還建房項目使用效果優良,并申報實用新型專利,后續陸續推廣到公司的其他在建項目進行使用,有效解決了飄窗位置的滲漏隱患問題。
